一.用    途:该设备用于弯制空间管道,主要应用于中央空调、飞机、汽车管路、家俱等管材的弯制

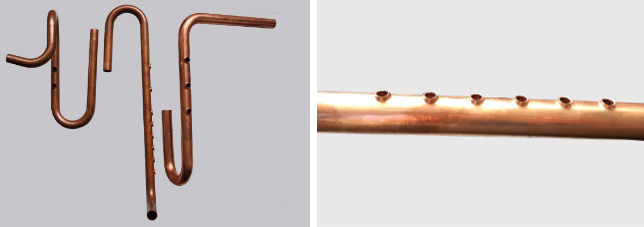

二.主要特点:弯管冲孔可以一次性自动完成,也可以单独冲孔,伺服送料,误差小,效率高;360度空间旋转;冲孔无毛刺及铜屑;填表格自动生成加工程序,人机界面操作,故障显示等自动化功能。

数控冲孔弯管机 SKCKW30-R1

  • 数控冲孔弯管机 SKCKW30-R1
数控冲孔弯管机 SKCKW30-R1
  • 详情介绍


一.用    途:该设备用于弯制空间管道,主要应用于中央空调、飞机、汽车管路、家俱等管材的弯制
二.主要特点:弯管冲孔可以一次性自动完成,也可以单独冲孔,伺服送料,误差小,效率高;360度空间旋转;冲孔无毛刺及铜屑;填表格自动生成加工程序,人机界面操作,故障显示等自动化功能。
 三.     主要技术参数:

型号

SKCKW30-R1

弯管范围(直径×壁厚mm)

φ6-φ30×2.0(铜管)

模位方向

右弯

弯曲半径

最大100mm/最小为10mm。

工件长度

 主动式:100--1200mm、贯穿式:100--1800mm;

直线送料行程(X轴)

0--1200mm
     速度:0--500mm/sec,
     精度:±0.05mm

空间旋转角度(Y轴)

0--±360°
     速度:0--300°/sec
     精度:±0.05°

弯管角度(Z轴)

0--200°
     速度:0--180°/sec
     精度:±0.05°

冲孔最小加工管径

φ9.52mm*0.7(铜)

冲孔最大加工管径

φ30mm*1.5mm(铜)

冲孔最大加工壁厚

2.0mm

冲孔两孔最小间距

15 mm

工件最大加工长度

1800mm

加工效率(冲孔)

2 sec /每孔

加工效率(弯管)

2-3 sec /每弯

加工冲孔误差

≤0.2mm

可加工材料

铜、铁、不锈钢、铝

电控方式

数控系统

冲孔方式

内冲压

操作方式

手动、自动

电源

三相380V

总功率

4.0KW
